工業級應用, 小批量終端應用

選擇使用尼龍粉末燒結打印技術的您，可能是基于下列理由：

常見應用類型有：薄殼、卡扣件、功能性零部件。

強度與特征兼具的功能性零件：因?yàn)槟猃埦邆淞己玫捻g性、高抗沖擊性和耐磨性，因此在需要同時保有細小特征以及零件強度時，尼龍粉末燒結就會是一個很好的選擇。

輕量化、晶格化設計：因?yàn)槟猃埬芡瑫r(shí)保有較輕的重量、較少的材料使用量，以及同樣的強度，因此尼龍粉末燒結可謂輕量化設計應用的佼佼者。

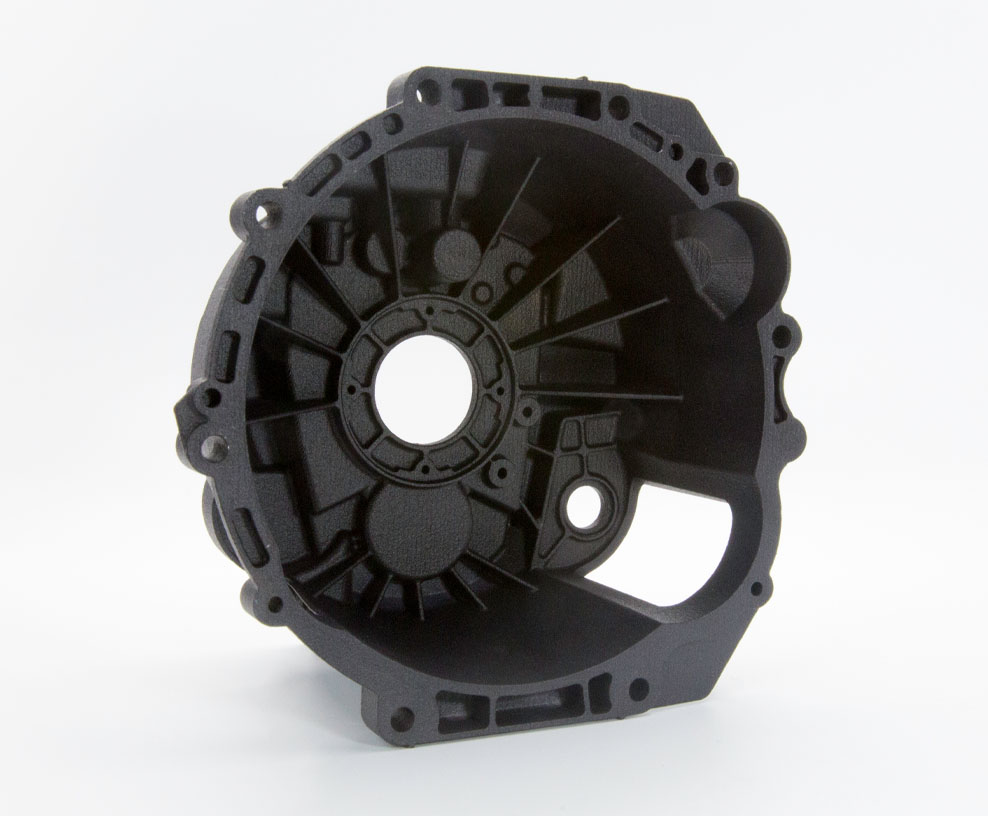

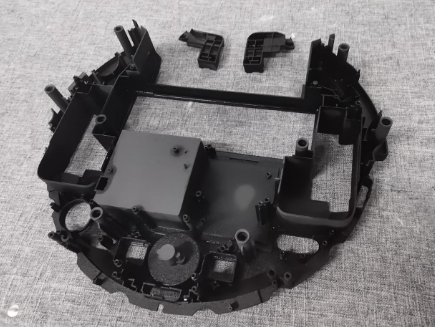

(功能性零部件)

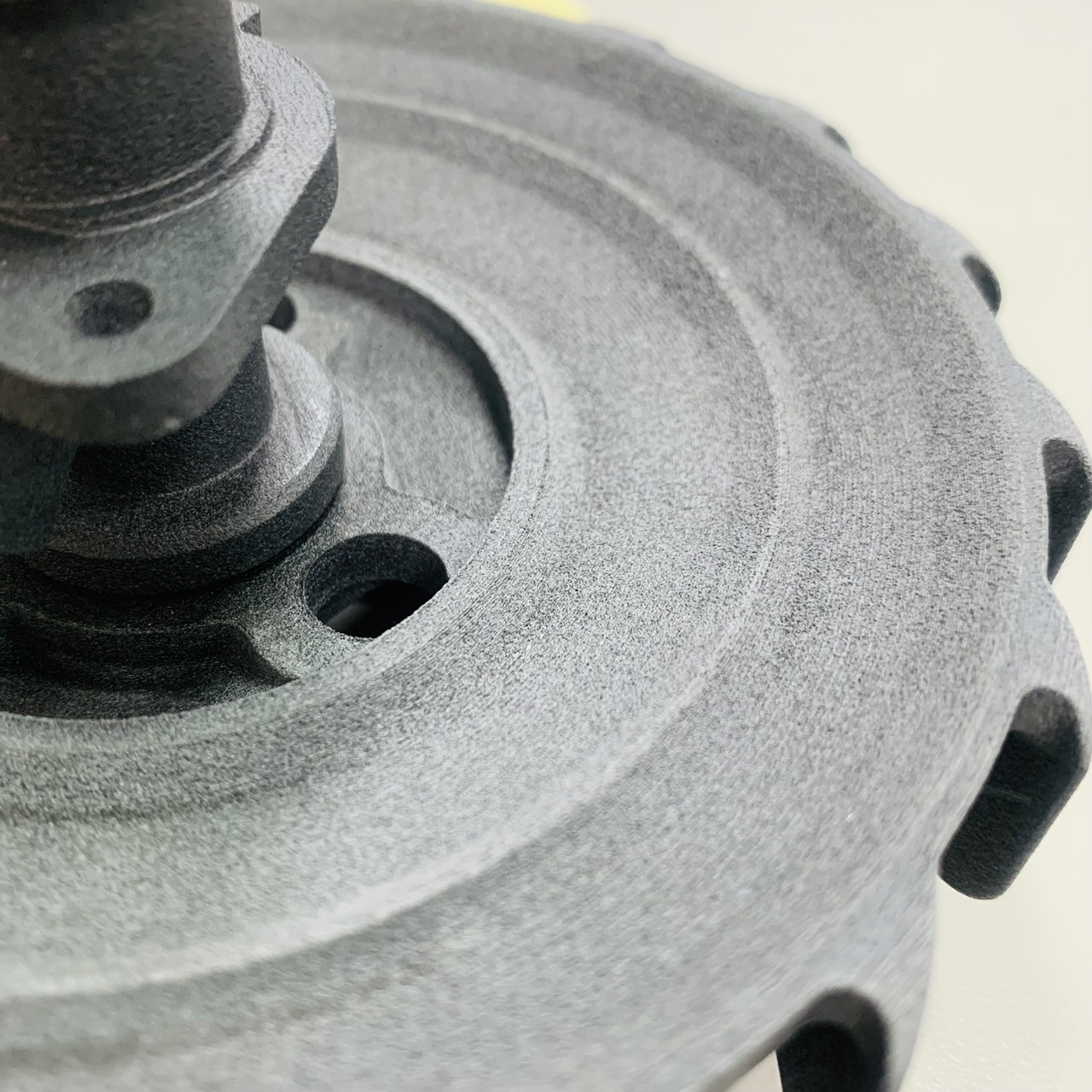

(薄殼)

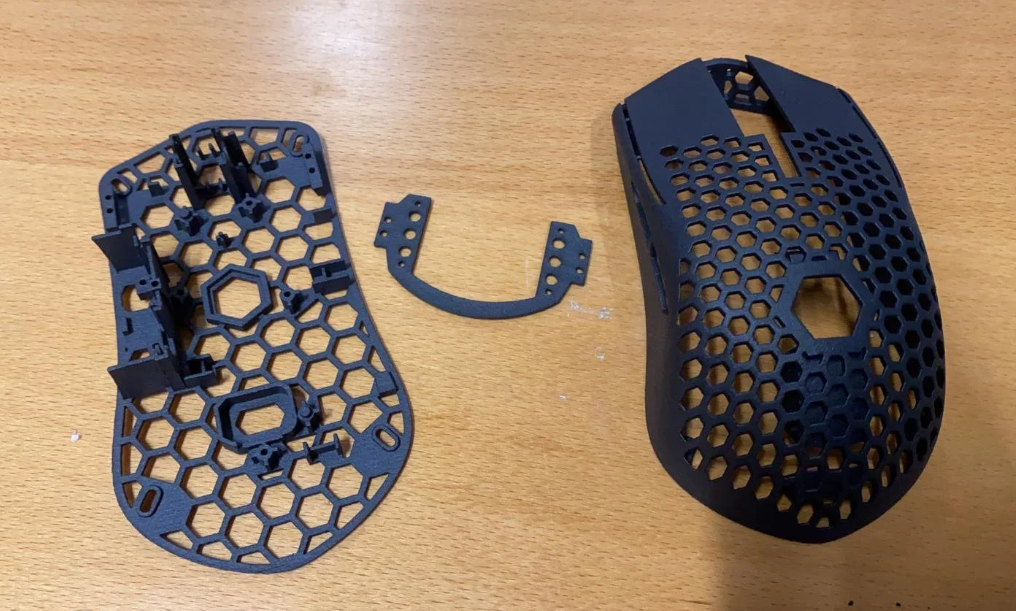

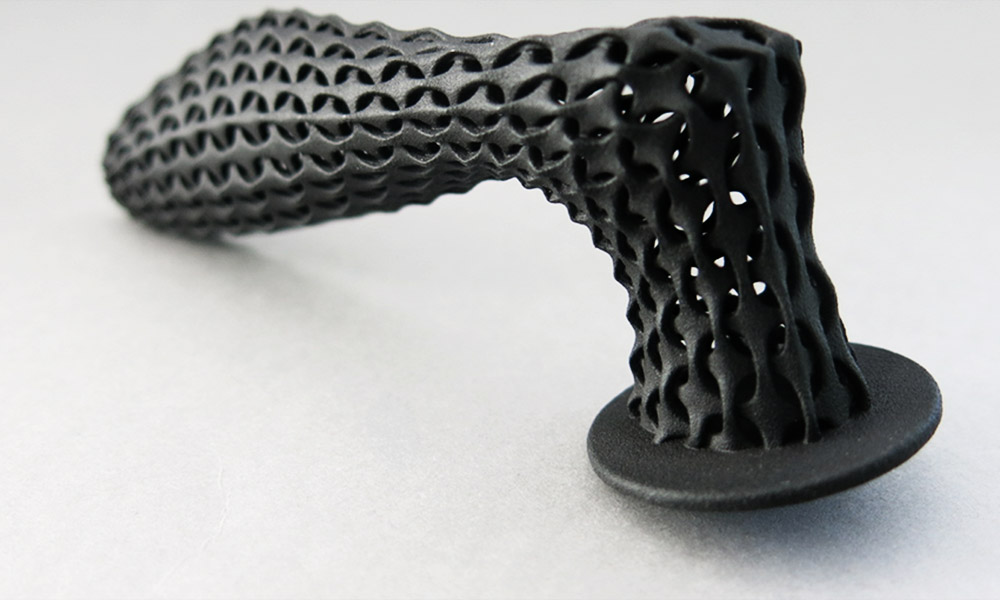

(輕量化設計)

(特殊設計)

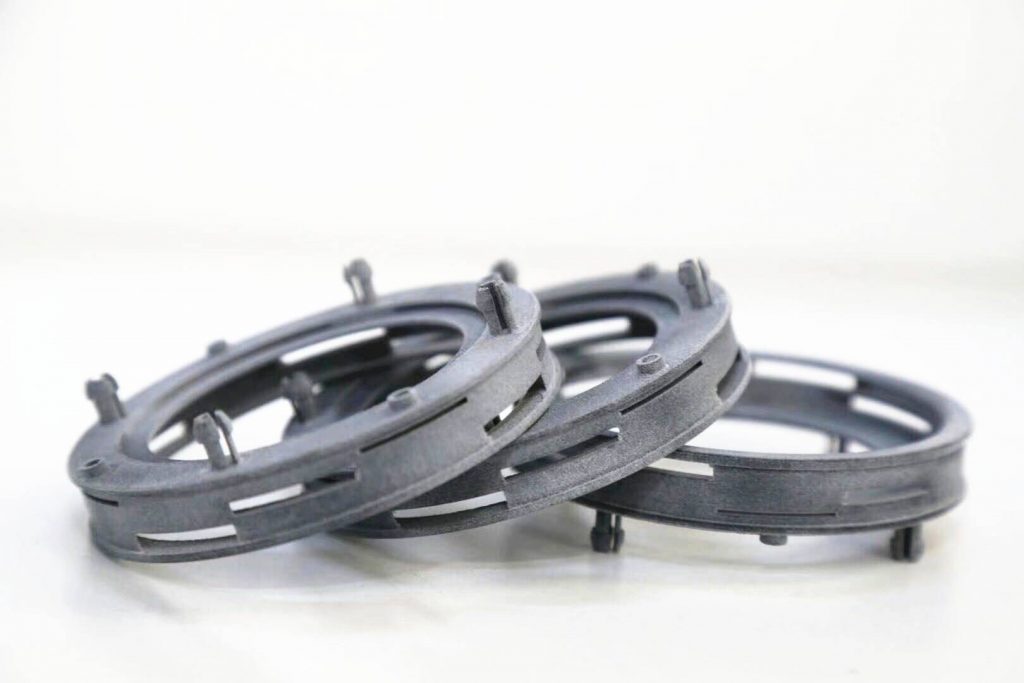

(卡扣件)

我們使用的機種為HP 3D的MJF制程（Multi Jet Fusion 多射流熔融），比起一般較常見的SLS（Selective Laser Sintering 選擇性激光燒結），特別之處在于利用密度極高的陣列式噴嘴和熱噴墨技術，每次陣列式噴嘴單程移動一次時，就能夠快速地打印完成一層，比起SLS快5-10倍。

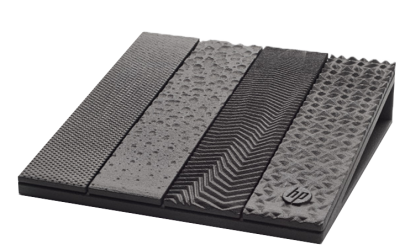

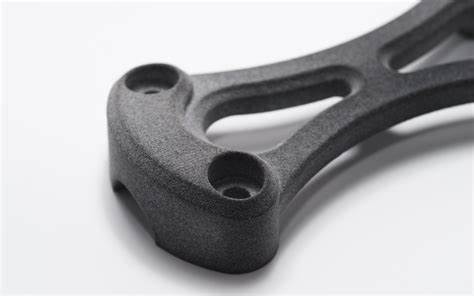

以MJF尼龍粉末燒結制程，呈現出的表面會是灰黑色、均勻的麻點狀：

為了讓模型制作的成果能夠更符合您的期待，下面要為大家介紹在設計建模以及代工溝通時，需要注意的事項。

(* 注意：下面事項適用于大部分模型，實際情況仍依模型形狀會有所不同，若不確定您該怎么做，歡迎聯系我們，將有專人與您討論。)

準備3D檔案的流程

從模型的設計開始，可以自行3D建模；或是當您有實體物品時，可以選擇逆向掃描取得圖檔。接著，您需要將檔案輸出成3D打印切層軟件可以接受的格式：

尼龍粉末燒結制程，僅能接受STL檔案格式；輸出時，需要特別注意網格分辨率的調整，分辨率太低會導致印出來會有明顯的格紋，分辨率太高可能會讓檔案太大甚至軟件跑不動??！

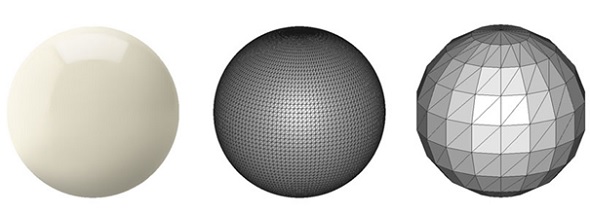

(圖說：左-成品，中-STL高分辨率過高，右-STL分辨率過低)

●模型目的與需求

3D打印最重要的是要達到您制作這個模型的目的，尼龍粉末燒結制程常見的需求如下：

(1) 功能確認：尼龍粉末技術最主要的特色是可以打印出既細致又保有強度的工件，比起其他技術，更有韌性，可以經得起一定程度的反覆測試與卡扣；另外，此種技術的應用時常會與其他零件配合組裝，因此，物件的成形極限與強度就變得格外重要。

下面是關于尼龍粉末燒結模型的一些注意事項：

◆公差約為+/-0.2-0.3 mm，最長邊則為0.3%（可能會依據實際模型幾何形狀而不同）

◆最小特征：建議在0.5mm以上較為安全

◆圓柱：直徑建議至少0.5mm（高度1mm）。

◆壁厚：厚度建議在0.7mm 以上較為安全。

◆孔洞：直徑建議至少0.5mm（深度1mm）。

◆字體最小6pt，間距最小0.5mm。

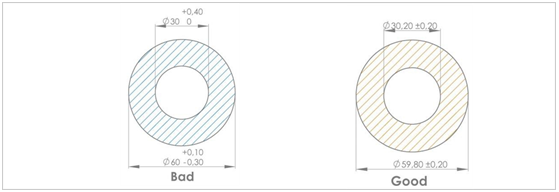

若要打印互相組裝的元件，建議單邊保留0.15~0.2mm空隙；若是球型關節，則建議單邊保留0.35mm；若是50mm以上壁厚的物件則需要保留更多空隙。

(如孔洞內需要組裝其他零件，則需要保留0.15~0.2mm空隙。)

(2) PA12本身的熱變形溫度([email protected])為175°C，抗拉強度為48 MPa，抗彎強度為65 MPa，蕭氏硬度D為80，若需要更詳細的物理性能表，請來信洽詢

(3) 防水需求：尼龍粉末燒結的打印技術，看起來表面平整，但實際上均勻布滿孔洞，并且尼龍材質本身也具備較容易吸水的特性，如果想要做到不漏水，可以采取使用AMT化學蒸氣后處理的制程，提升防水性，同時讓表面變得更光滑。

(4) 需要特別注意的是MJF技術會有打印方向的問題，特別是在外觀的呈現上，朝上的打印面會讓邊緣顯得比較銳利、不夠圓潤，因此若是有外觀上的特殊要求面，請務必在來信時時與我司人員特別注明。

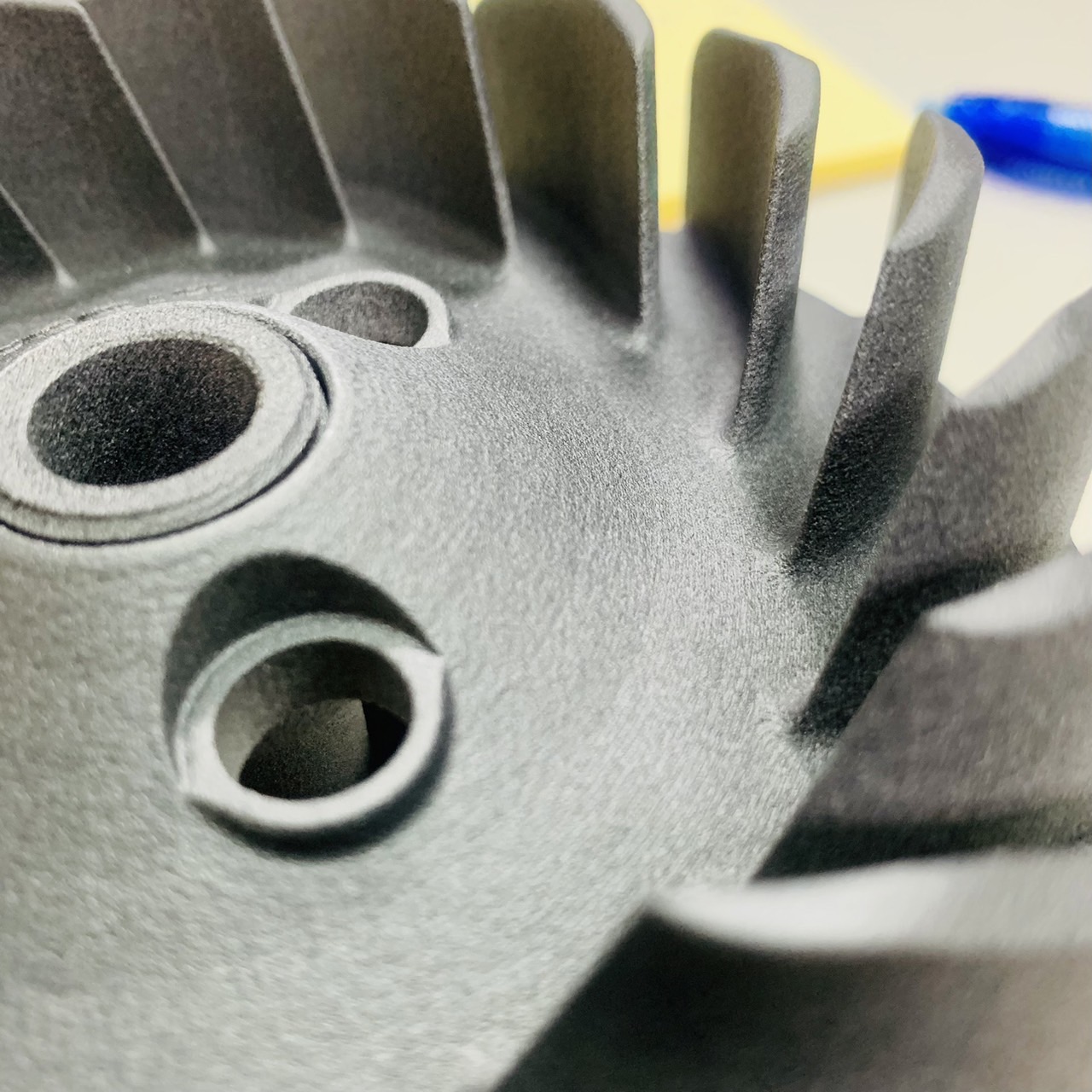

(圖左：打印朝下的面較為光滑）

(圖右：打印朝上的面則略為粗糙)

大物件拆件打印再組裝

當超過機器打印范圍時，必須在軟件中將模型拆件后分別進行打印再組裝，與上面提及組裝事項相同，會在打印時預留0.15-0.2mm的縫隙，進行組裝時才不會互相干涉。

HP Multi Jet Fusion最大設備的有效成型尺寸是380*284*380mm，一體化打印最大尺寸要在這個范圍內。當超出單臺設備的有效成型體積時，雖然可以采取拆件組裝的方式，但是由于尼龍粉末材質對于黏著劑的適性，比較沒有FDM的塑膠材質這么好，因此仍然較不建議采取這個方式。

物件染黑需求

因?yàn)镸JF的成品為灰黑色，并非純黑，如果您有特殊全黑需求，將為您采用SLS技術并會將模型染黑，下面是SLS的注意事項：

一般PA12的最小壁厚不建議小于0.4-0.5mm，如果是一體化打印，活動元件的空隙不建議小于0.4-0.5mm，如果不是一體化打印，而是打印后組裝的模型，配合面的預留空隙不建議小于0.2mm。

因?yàn)榻?jīng)過染黑程序時會浸入高溫的染劑中，雖然尼龍的熱變形溫度較高，但若是物件壁厚較薄時，仍有變形的風險，請務必注意。

以上為使用尼龍粉末燒結技術基本的概念，適用于大部分模型，但實際情況仍依您的模型形狀可能有所不同。

關于代工打印，有任何問題，歡迎隨時與我們聯系，會有專人與您一對一討論。
讓我們一起將3D打印的優點運用在您所需要的地方吧！可以直接電話聯系我們：0755-82953613
